軟性碟簧是什么？換能系統碟簧受力分析發布者：廈門力常彈簧有限公司 發布時間：2019-03-17 13:46
大家都知道，軟性碟形彈簧達到一定的磁場強度又進入平緩區，直至趨近磁致伸縮飽和值后。磁致伸縮值S與f的大小有關,在不同f下,階躍段對應的 H區段位置不同,磁致伸縮飽和值也隨之變化,但基本曲線形狀一致.因此,絕大多數的磁致伸縮材料實際應用中都有預壓應力,一般為 10 ～30 MPa.由于f必須在整個工作狀態 (靜態、動態變形過程)中保持,幾乎所有設計都采用碟形來完成這一任務。和廈門力常彈簧有限公司一起來看看吧！
假設在實際應用中,采用一根磁致伸縮棒,f為正常工作下的十幾 MPa時,若該棒直徑為 20 mm,則預壓力就為幾 kN;而換能器中若有幾根磁致伸縮棒需要同時加力,這時所需力的大小就為上萬甚至幾萬N,所以廣泛采用可實現大剛度的碟簧來提供和保持f ，在以前的換能器設計中,對于碟形彈簧的專門設計、分析幾乎為空白;大多數工作投入到機電耦合、非線性動力學研究或致動器輸出補償控制等方面,對于碟形彈簧的選擇也沒有具體的理論原則作為依據。

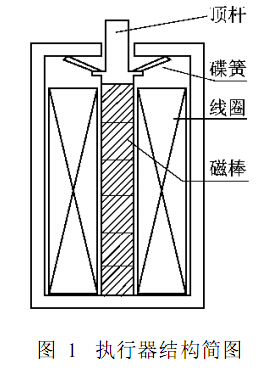

從滿足f 角度出發,應選擇大彈簧剛度K的彈簧(如果彈簧 K 值較小,雖能滿足壓力要求,但往往體積過大不利于實際應用)。因此，幾乎全部的換能系統中都采用了碟形彈簧,以充分利用碟簧可以小應變獲大壓力的優點.頂桿和 Terfenol棒是串聯的,執行器結構組成和碟簧簡圖分別如圖1、2所示。

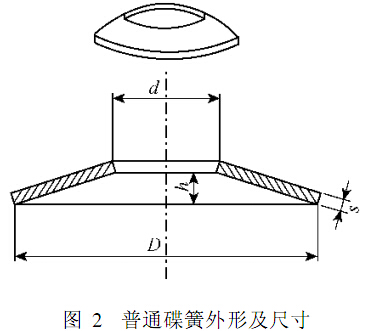

其中, D, d , h ,s分別為碟簧外、內徑，內高和厚度。因?yàn)轫敆U近似為剛體，忽略其彈性變形，所以頂桿與稀土棒頂端具有相同縱向位移，而頂桿與彈簧并聯，所以彈簧與 Terfeno l棒頂端的縱向位移也相同。一般情況下,磁致伸縮力僅為預壓力的幾分之一，所以在磁致伸縮階段兩者的縱向位移與施加f 階段相比會小些。如果不考慮磁滯影響,在靜態磁致伸縮條件下，對于給定棒產生的磁致伸縮力Fm在一定的 H、f 下是恒定的,一般在幾百 N的數量級, Fm 作用于彈簧上并使其產生縱向形變 x ,設此階段彈簧剛度為 K ,磁致伸縮材料楊氏模量為 E ( T ) ,磁致伸縮棒原長為 L ,則
先前的設計者都沒有考慮到施加f 階段與磁致伸縮階段對彈簧K要求的這一矛盾，因此，彈簧K都很大，雖然滿足f 的要求，且默認后者的影響可以忽略不計，但實際上不用復雜的機械結構,完全可以在彈簧的設計和制作上解決該矛盾,即引入軟性碟形彈簧——使其大剛度應用于預壓應力階段,較小的彈簧剛度應用于磁致伸縮階段。
以上就是廈門力常彈簧有限公司給大家整理“軟性碟簧是什么？換能系統碟簧受力分析
”的相關內容。如果大家還有更多關于碟簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
