如何利用碟形彈簧實現壓鑄模的定模推料?

發布者:廈門力常彈簧有限公司  發布時間:2019-05-14 20:52
 實際生產中常會出現這樣的問題,由于定模某局部處的包緊力太大,例如局部有多處加強筋,當模具開模時,鑄件局部的一小部分易留在定模而大部分留在動模,這樣就會造成鑄件變形至撕裂,無法生產出合格的鑄件。此時,除了動模部分正常存在推出機構外,應考慮在定模部分增設推出機構,保證在開模的瞬間將定模型腔內難脫模處推出。

一、利用復位桿復位的定模推出機構

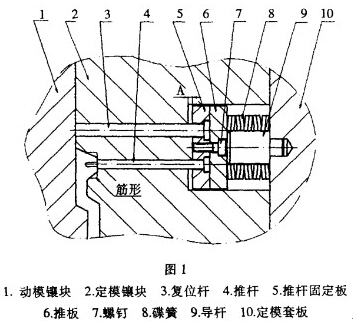

  圖1所示狀態為合模狀態,此時,動模鑲塊將復位桿推回至分型面平齊,推桿與型腔底平面平齊,碟形彈簧處于受壓狀態,碟形彈簧的壓縮量為A ∮,∮為合模前碟形彈簧的預壓縮量,可取1mm開模時,推板在碟形彈簧的作用下帶動推桿將工件推出,推出行程即為A,由于定模型腔中存在拔模角,因此推出行程A2~3mm,保證此局部脫離定模型腔即可,由于此結構所需的推出行程小而退處理相對來說較大(包括克服脫模的包緊力及機構運動的摩擦力),安裝空間也有限,因此采用碟形彈簧作為推出的力源是最合適的。根據推出力的大小及使用的空間,可以選擇不同規格的碟形彈簧,采用復合式或?qū)鲜降炔煌陌惭b方式。

  在大型壓鑄模設計時,根據需要在靜模局部區域設計出此種由復位桿復位,碟形彈簧推出帶動一個或幾個小推桿進行定模推出的結構,可以保證批量生產過程中鑄件的質量及模具使用的可靠性。

二、利用碰芯(對研型芯)復位的定模推出形式

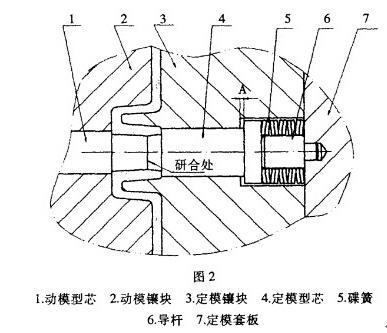

  合模狀態時,動模型芯將定模型芯頂回,如圖2所示,此時碟形彈簧受壓,與上述同理,其壓縮量為A ∮,開模時碟形彈簧推動定模型芯,利用定模型芯前端的軸肩將工件推出,避免了定模局部包緊力而對鑄件造成不良影響。
